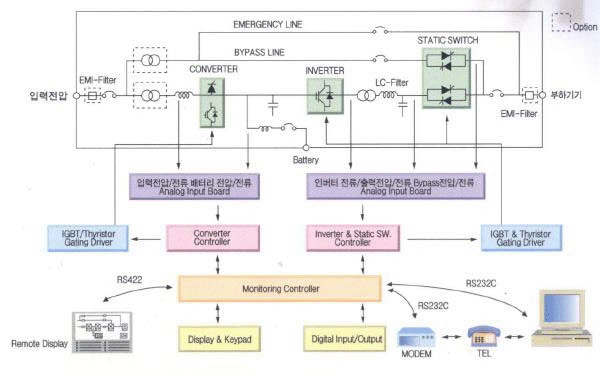

  ● UPS SYSTEM 구성도


  PWM Converter
- On-Line 구성으로 입력전원상태와 부하의 종류에 관계없이 항상 양질의 전원을 공급
- 15KHz 이상의 고주파 Switching으로 무소음 실현
- 입출력 EMI-Filter로 전자파 간섭 배제
- H/W부분(Panel, Stack, PCB)의 표준화로 Compact화 및 유지·보수가 간편
- BYPASS/입력/출력 부분간에 완전한 절연으로 안전성 확보
- 다양한 Monitoring 및 MMI Display



  ● 특징
  ◇ 고신뢰성 UPS
  - DSP의 All-Digital 방식으로 외부 조건으로부터 고신뢰성 확보
- 출력 용량은 파고율 3으로 설계되어 정류기 부하에 최적
- 넓은 입력 전압범위와 Low Inductive Power
- 제어전원 및 Power 회로의 3중화 보호기능

◇ 경제형 모델
  - All-Digital 방식의 Thyristor 위상제어 정류기를 채용한 경제성 모델(선택 사양)
- 10~300KVA까지 다양한 용량


◇ 제어방식
  - DSP를 사용한 All Digital방식으로 주위 환경이나 외부 Noise에 감함
- 구성이 간단하여 특성 조정용 가변저항이 불필요
- 모든 제어는 Digital방식의 Software로 실행되며 별도의 사용자 요구 및 H/W 변경없이도 즉시 대응

◇ Monitoring
  - UPS의 현재 동작 상태의 LED Monitoring
- LCD Display에 의한 각부 실효값 및 고장이력을 시간과 함께 표시
- Key-Pad에 의한 제어상수 입력 및 Converter,Inverter 제어 기능

◇ PWM Inverter
  - IGBT를 사용한 순시 PWM 제어
- 뛰어난 과도읍답특성 및 낮은 THD 구현
- Digital-PLL을 적용하여 Inverter 와 Bypass간 절체시 고신뢰성을 보장
- 정류기 부하(컴퓨터, FA기기 등)에서 정격용량까지 적용 가능하도록 출력전류 파고율이 ‘3’으로 설계
- 반도체 소자의 Static-Switch로 절체시 소음 및 돌입전류 제거


◇ POSpower Series의 적용 용도

  - Computer 및 OA/FA 기기의 전원
- System 제어용 전원
- 통신 및 단말기기의 전원
- 검사시험 및 계측설비의 전원
- 의료 및 광학기기의 전원
- 기타 전압변동에 의한 전압안정 및 무정전, 정전압, 정주파수를 필요로 하는 설비 등

◇ PWM Converter

  - IGBT를 사용한 순시 PWM 제어
- 정현파 입력전류 및 정현파 입력전압 발생
- 입력 역률을 ‘1’로 제어하여 UPS 효율 향상
- Battery 잔존 용량 및 온도보상기능

◇ MMI

  - RS232C를 통한 MMI를 이용하여 UPS 각 부의 실효값과 순시파형으로 Display
- 고장발생 상황에 대한 Event History 감시 및 고장전후 파형의 Display 기능
- RS422에 의한 Remote Control & Display 기능
- Modem을 이용한 원격 감시, Auto-Dial 기능
- 원도우 95/98 환경에서 동작하여 미려한 화면 구성 및 동작상태와 파형을 동시에 감시 기능
- History 내용 및 파형 프린트 기능


● POSpower Series 규격
  ◇ POSpower-2000S Series
MODEL 용량
(KVA)
사이즈(mm)
W D H
POSpower-2010S 10 800 850 1,800
POSpower-2020S 20
POSpower-2030S 30
POSpower-2040S 40 1,000 850 1,800
POSpower-2050S 50
POSpower-2060S 60
POSpower-2070S 70 1,300 850 1,800
POSpower-2080S 80


◇ POSpower-3000S Series
MODEL 용량
(KVA)
사이즈(mm)
W D H
POSpower-3020S 20 800 850 1,800
POSpower-3030S 30
POSpower-3040S 40 1,000 850 1,800
POSpower-3050S 50
POSpower-3060S 60
POSpower-3070S 70 1,300 850 1,800
POSpower-3080S 80
POSpower-3100S 100
POSpower-3150S 150 1,600 1,000 1,800
POSpower-3200S 200
POSpower-3300S 300 1,900 1,000 1,800


◇ POSpowerN Series 규격(민수용)
MODEL 용량
(KVA)
사이즈(mm)
W D H
POSpowerN-1003 3 280 725 610
POSpowerN-1005 5
POSpowerN-1007 7.5
POSpowerN-1010 10


POSpower Series의 시스템 사양
항 목 POSpower-2000S POSpower-3000S
입력 전압 220,380,440(V)± 10(%)
주파수 50/60(Hz)± 5(%)
상수 3상 3선
고주파 전류 5.0% 이하
역률 0.96 이상
정류방식 PWM 제어방식 (IGBT)
출력 용량 10,20,30,40,50,60,70,80(KVA) 20,30,40,50,60,70,80,100,150,200(KVA)
전압 220,380,440(V)
주파수 50/60(Hz)
상수 단선 2선 3상 3선/4선
부하역률 0.8(지연) ~ 1.0
출력전압안정도 ± 1.0(%) 이하
과전압변동 100(100%) 부하변동 ± 5.0%, UPS ↔ BYPASS ± 3.0%(%)
과도응답시간 50(ms) 이내
파형왜형률(THD) 선형 부하시 3(%)이하, 비선형 부하시 5(%)이하
주파수안정도 ± 0.1(%) 이하
외부동기법위 ± 1.0(%) 이하
과부하내용 120(%) 10분, 150(%) 부하시 1분
전압조정범위 ± 5.0(%)
배터리 방전시간 5, 10, 15, 30분 (기타 고객 요구사항)
종류 Ni-Cd, Ni-MH, 무보수 밀폐형(기타 고객 요구사항)
기타 소음 60(dB)이하
종합효율 92(%) 이상 (정격부하시)
온도상승 변압기류·반도체 소자류 : 110℃ 이하, 스위치류 : 40℃
절연저항 외함과 대자간 3MΩ 이상
절연내압 전기회로와 대자간 AC 60Hz 2KV 1분간
주위온도 -10 ~± 40℃
습도 30 ~ 90(%)


POSpowerN Series의 시스템 사양(민수용)
항 목 POSpowerN
용 량 3KVA 5KVA 7.5KVA 10KVA
입력 전압 220(V)± 10(%)
주파수 50/60(Hz)± 5(%)
상수 단상 2선식
고주파 전류 7.0% 이하
역률 0.99 이상
정류방식 PWM 제어방식 (IGBT)
출력 전압 220(V)
주파수 50/60(Hz)
상수 단선 2선
부하역률 0.8
출력전압안정도 ± 1.0(%) 이하
절체시간 2(ms) 이내
역율 0.8 이상
효율 90% 이상
파형왜형률(THD) THD 3% 이내(선형부하시), THD 8% 이내(비선형부하시)
과부하내용 125(%) 10분, 150(%) 1분
배터리 방전시간 5, 10, 15, 30분 (기타 고객 요구사항)
종류 Ni-Cd, Ni-MH, 무보수 밀폐형(기타 고객 요구사항)
기타 소음 60(dB)이하
온도상승 변압기류 : 140, 반도체 소자류 : 80℃ 이하, 스위치류 : 30℃
절연저항 DC 500V MEGGER 로 측정시 5MΩ 이상
절연내압 AC 1500V 60Hz로 1분간 인가
주위온도 -10 ~± 40℃
습도 0 ~ 90(%)




  ● 특징
  ◇ 전기적 일반특성
  - 고주파 발진방식으로 무소음 실현
- 무순단 동기절체 방식
- 2,3중 보호회로 채택
- Manual Bypass N.F.B 내장
- 정확한 액정 Display(L.C.D)
- 프로그램 자동종료기능 및 원격제어감시기능
- 멀티 셧다운 및 네트워킹
- H종 변압기

◇ 입출력 특성
  - 정류방식 : 3상전파 위성제어방식(SCR)
- Inverter부 IGBT 20KHz 고주파 순시제어
- 무순단 SCR 동기절체
- 과도응답속도/과도전압변동 : 50ms/ ±5% 이내
- 입력전압 : 110/220/380/440/480V±10% 50/60Hz±5%
- 출력전압 : 110/220/380/440/480V± 2% 50/60Hz±0.5%
- 소음 : 65dB 이하


● POSpowerS Serier 시스템치수
  ◇ POSpower-2000S Series
MODEL 용량
(KVA)
사이즈(mm) 중량
(KG)
W D H
POSpowerS-1005 5 560 750 1100 170
POSpowerS-1007 7.5 200
POSpowerS-1010 10 800 800 1500 230
POSpowerS-1015 15 310
POSpowerS-1020 20 1000 1830 380
POSpowerS-1025 25 440
POSpowerS-1030 30 500


  ◇ POSpowerS-2000 Series 입력삼상/출력단상
MODEL 용량
(KVA)
사이즈(mm) 중량
(KG)
W D H
POSpowerS-2005 5 560 750 1100 200
POSpowerS-2007 7.5 230
POSpowerS-2010 10 800 800 1500 270
POSpowerS-2015 15 440
POSpowerS-2020 20 1000 1830 520
POSpowerS-2025 25 610
POSpowerS-2030 30 720
POSpowerS-2040 40 1200 850 780
POSpowerS-2050 50 1000 840
POSpowerS-2060 60 930
POSpowerS-2075 75 1100
POSpowerS-2080 80 1400 1180
POSpowerS-2100 100 1280
POSpowerS-2120 120 1600 1400
POSpowerS-2150 150 1560


  ◇ POSpowerS-3000 Series 입력삼상/출력삼상
MODEL 용량
(KVA)
사이즈(mm) 중량
(KG)
W D H
POSpowerS-3010 10 800 800 1500 420
POSpowerS-3015 15 480
POSpowerS-3020 20 1000 1830 520
POSpowerS-3025 25 540
POSpowerS-3030 30 580
POSpowerS-3040 40 1200 850 660
POSpowerS-3050 50 1000 740
POSpowerS-3060 60 800
POSpowerS-3075 75 910
POSpowerS-3080 80 1400 930
POSpowerS-3100 100 1230
POSpowerS-3120 120 1600 1360
POSpowerS-3150 150 1560


  ◇ Bypass Tr함 치수
용량
(KVA)
사이즈(mm) 중량
(KG)
W D H
20 600 800 1830 130
25 140
30 170
40 850 190
50 1000 220
60 700 230
75 260
80 270
100 310
120 800 400
150 1000 500


  ◇ POSpowerS Series의 시스템 사양



냉각방식   온도감지 강제 풍냉식 또는 강제 풍냉식
사용정격   100% 연속사용
정류 및 충전지 제어방식 사용소자   위성제어방식
  THYRISTOR
인버터 제어방식   IGBT에 의한 고주파 PWM (20KHz) 순시제어
STS 절체방식   THYRISTOR 무순단 동기절체방식
변압기 절연계급   H 종



상수   1Ø 2W 또는 3Ø 3W, 3Ø 4W
정격전압   110V,208V,220V,380V,440V,480V (± 10%)
주파수   50Hz,60z(± 5%)




상수   1Ø 2W 또는 3Ø 3W, 3Ø 4W
전압   110V,208V,220V,380V,440V,480V
전압안정도   ± 1%이내 (입력전압변동시), ± 2%이내 (부하변동시)
정격주파수   50Hz, 60Hz (± 0.5%)
과도응답속도   50m이내 (± 2% 이내로 복귀)
출력전압조정   ± 5%
파형왜율(THD)   선형부하시 3%이하, 비선형부하시 5%이하
효율   85% 이상
과부하내량   120% 10분, 150% 1분
역률   0.8LAG
소음   65dB 이하 (FAN작동시 1.5m에서)
동기
절체
동기절체시간   4mS (1/4Hz이내)
절체조건
  인버터비정상/출력과부하/직류저전압/수동절체


충전지전압
(부동충전시)
  135VDC, 216VDC, 270VDC, 405VDC, 432VDC
정전보상시간   구매시 지정
OPTION   RS232C PORT를 이용한 원격감시제어
